红外显示卡
基于「电子捕获 / 上转换」原理的红外探测卡：吸收环境光储能，在红外照射处直接发出可见光，用于红外光斑的探测、定位与光束准直，是激光观察仪与光束轮廓分析仪的低成本替代方案。
本条目为系列级编目：编号RYM-0011 涵盖多个型号， 本站已收录 75 个型号（见下方型号表）。 询价时请注明具体型号。
单价随原厂汇率、采购批量与批次浮动，请提交参数与数量，由工程团队核算后回复报价单。
产品特性 · KEY FEATURES
- 无需电源，红外照射处直接产生可见发光
- 波长覆盖 0.19 – 1.7 μm（依荧光粉型号）
- 典型分辨率 3 Lp/mm，可判断光斑位置与近似尺寸
- 四种形态：层压塑封卡 / 硬板式 / 光学玻璃片 / 背贴片
工程规格参数
| 工作原理 | 电子捕获 · 上转换（IR → 可见光） | 波长范围 | 0.19 – 1.7 μm（依荧光粉型号） |
|---|---|---|---|
| 峰值发射 | 485 – 650 nm（依荧光粉型号） | 泵浦波长 | 可见光 – 紫外线；L-IR / U-21 免充能 |
| 典型分辨率 | 3 Lp/mm | 暗处最小强度 | 低至 3 µW/cm²（Q-42） |
* 参数为典型值，实际规格以原厂出货检测报告为准。
产品详情
工作原理：电子捕获与上转换
LUMITEK 红外显示卡基于一种称为「电子捕获」的原理工作。
荧光基化合物用于吸收并「捕获」来自较短波长（环境光）的入射光能量（电子被激发到更高的能级），并在较长红外波长的刺激下，以可见光的形式释放储存的光。这种现象可称为上转换——低频红外光被转换成高频可见光，可见结果是与储存光量和激发区域红外功率水平成正比的局部发光。
应用价值
将上转换材料暴露在 IR 红外光照射下，局部会产生发散的可见光，可用于探测和定位红外光斑。
这些红外显示卡提供了一种低成本方式，替代激光观察仪和光束轮廓分析仪，为用户提供即时可见的图像来确定光束位置和近似光束大小。此外，红外显示卡的高灵敏度为各种 IR 光源和元件（如红外发光二极管、光纤等）的用户提供了一种有效工具，用于确定 IR 光的存在与否。
荧光粉选型表
使用下表确定适合你需要的荧光粉材料，或者让应用工程师来帮助你选择。
| 荧光粉 | 峰值发射波长（nm）/ 颜色 | 波长范围（微米） | 暗处最小强度 | 室内光下最小强度 | 泵浦波长 | 典型分辨率 |
|---|---|---|---|---|---|---|
| Q-11 | 625 / 橙色 | 0.7 – 1.4 | 12 µW/cm² | 500 µW/cm² | 可见光…紫外线 | 3 Lp/mm |
| Q-16 | 485 / 蓝绿色 | 0.7 – 1.4 | 10 µW/cm² | 500 µW/cm² | 可见光…紫外线 | 3 Lp/mm |
| Q-32 | 650 / 红色 | 0.8 – 1.7 | 8 µW/cm² | 500 µW/cm² | 可见光…紫外线 | 3 Lp/mm |
| Q-42 | 640 / 深橙色 | 0.7 – 1.6 | 3 µW/cm² | 100 µW/cm² | 可见光…紫外线 | 3 Lp/mm |
| L-IR | 550 / 绿色 | 0.9 – 1.1 | 几 mW | 几 mW | 不需要 | 3 Lp/mm |
| U-21 | 深橙色 | 0.19 – 0.4 | 变化 | 变化 | 不需要 | 3 Lp/mm |
如何选型

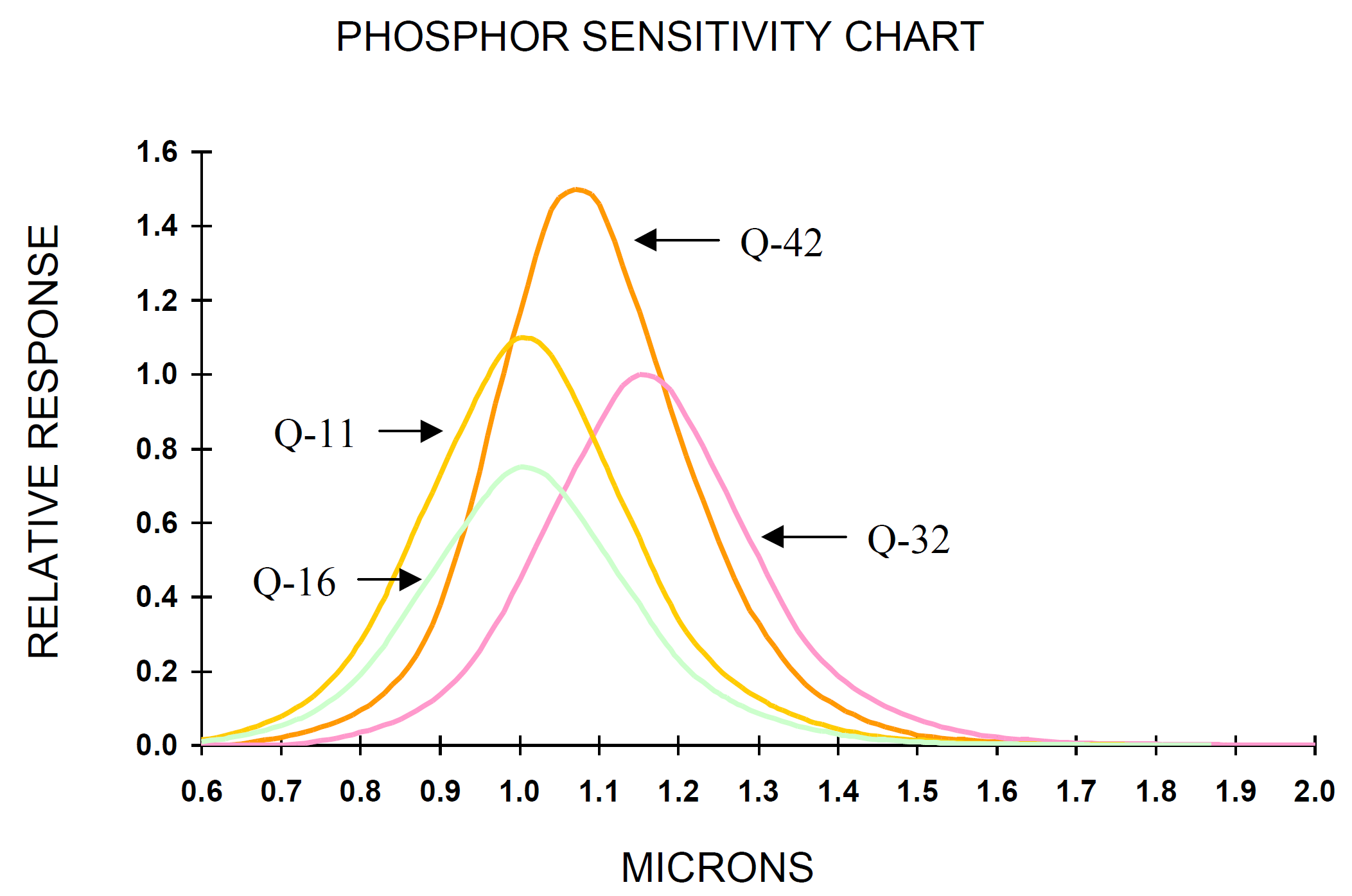

首先从荧光粉规格表和灵敏度曲线中选择波长范围。例如，如果你正在使用光纤通信范围（1350 – 1550 纳米），好的选择是 Q-32 型。对于 YAG 激光器或大约 1000 nm 范围，L-IR 材料是理想选择：它需要稍高的功率（有功率阈值），IR 灵敏度范围也较窄，但它不需要在使用前充能（具有直接上转换性）。
注意 Q 型荧光粉涂层需要在使用之前用环境光充能。将 Q 涂层暴露于 IR 光照下，电荷会逐渐耗尽，所以必须移动卡片以找到未曝光的区域，或再次充能，才能更清楚地看到红外光束图像。
如果你偏好其他的橙–红色发光材质，可以选择 Q-16 或 L-IR 型（注意 L-IR 型具有更高的功率要求和更窄的灵敏度带宽）。

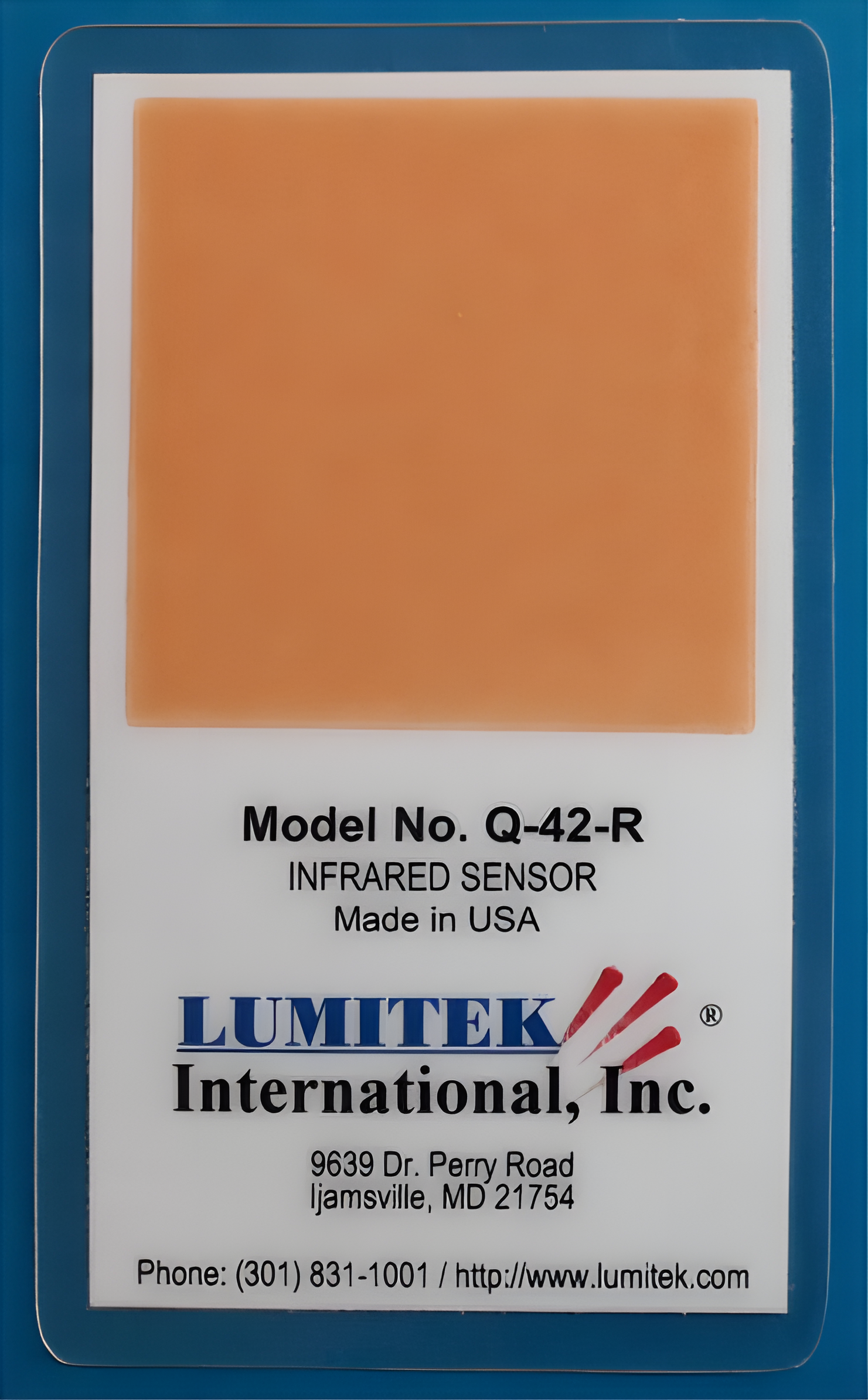

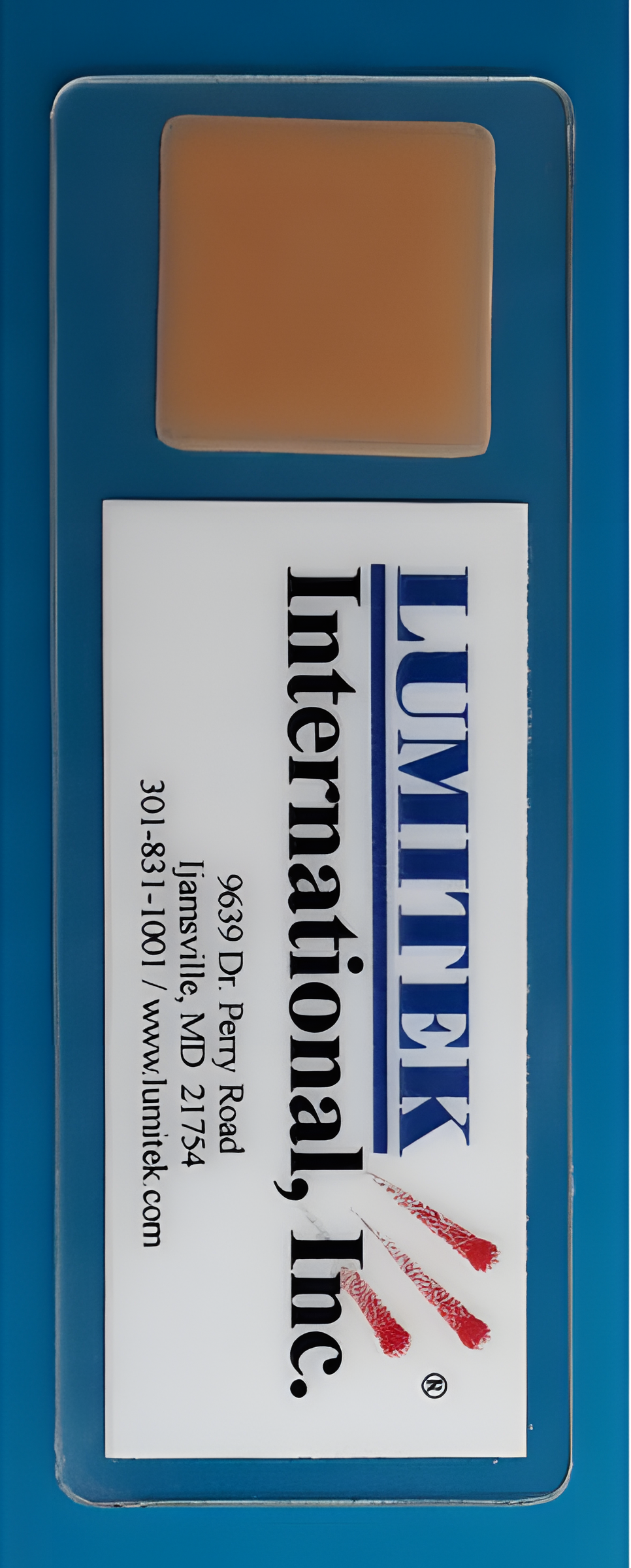

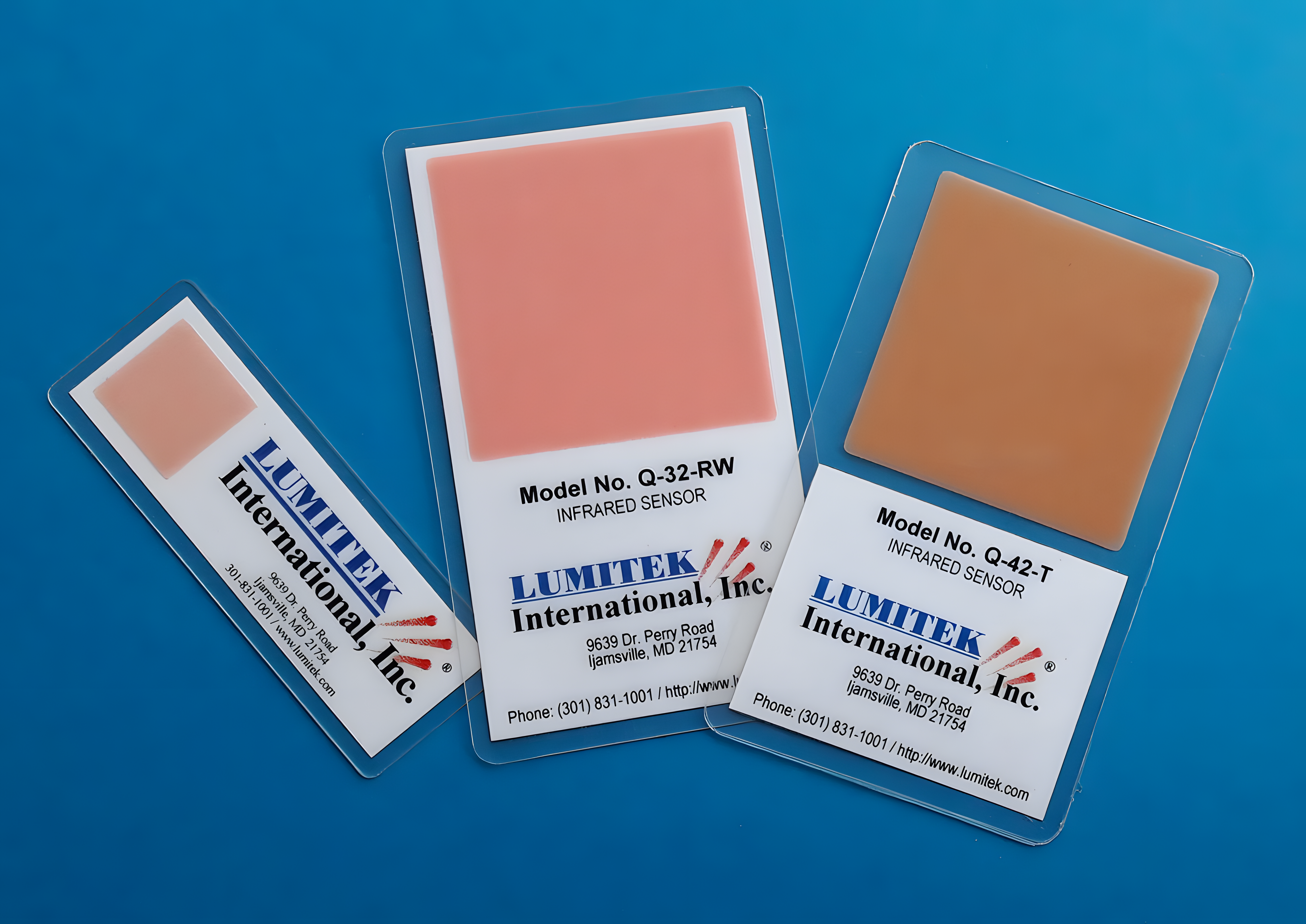

层压塑封式红外显示卡

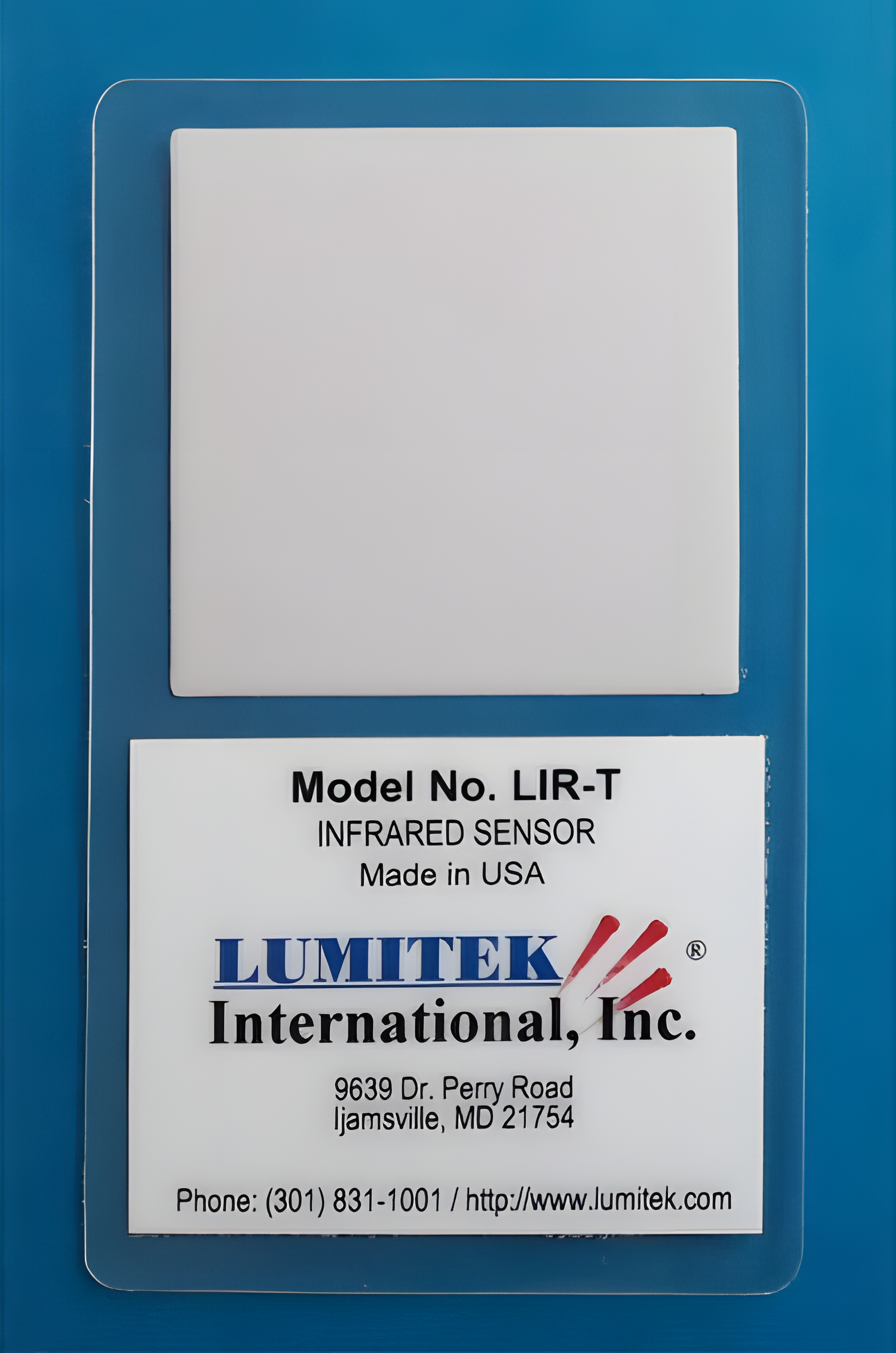

层压式红外显示卡很受用户欢迎，使用方便而且价格实惠。型号末尾的字母 R（反射型）表示红外光束的图像仅在卡的正面（曝光面）可见；字母 T（透射型 / 半透明）表示图像在卡的两面都可见。使用 R 型卡时，由于有反射背衬，相同红外强度下的图像看起来更鲜明。

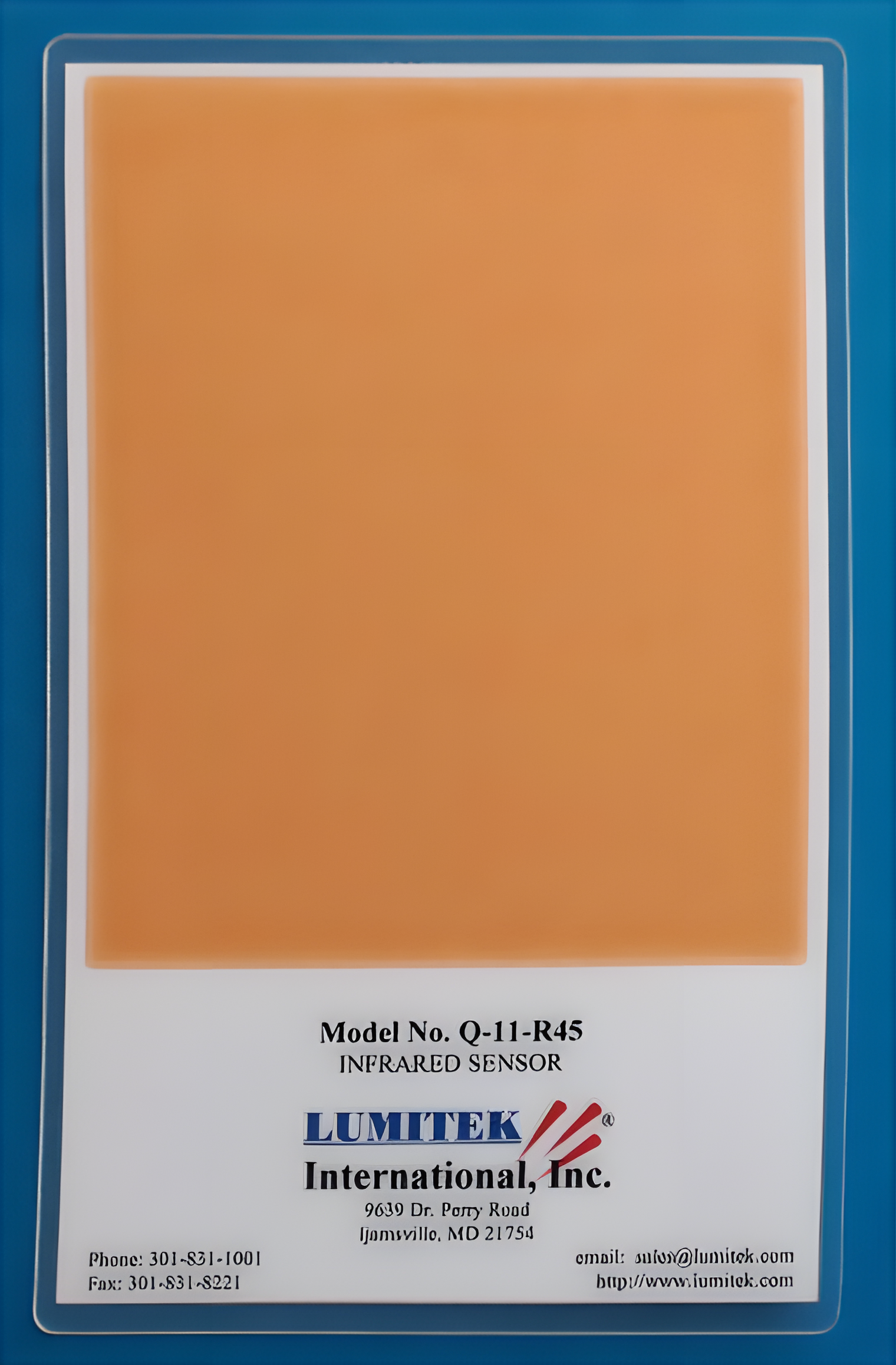

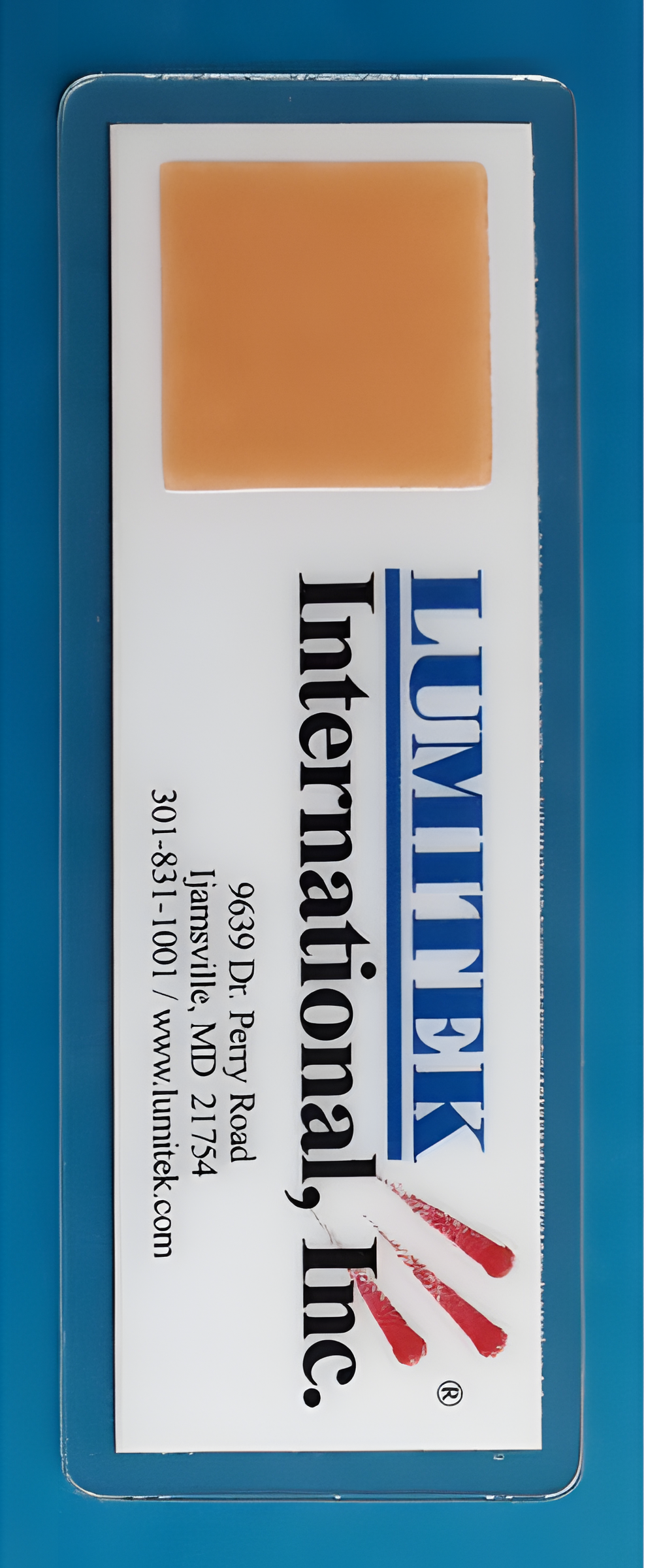

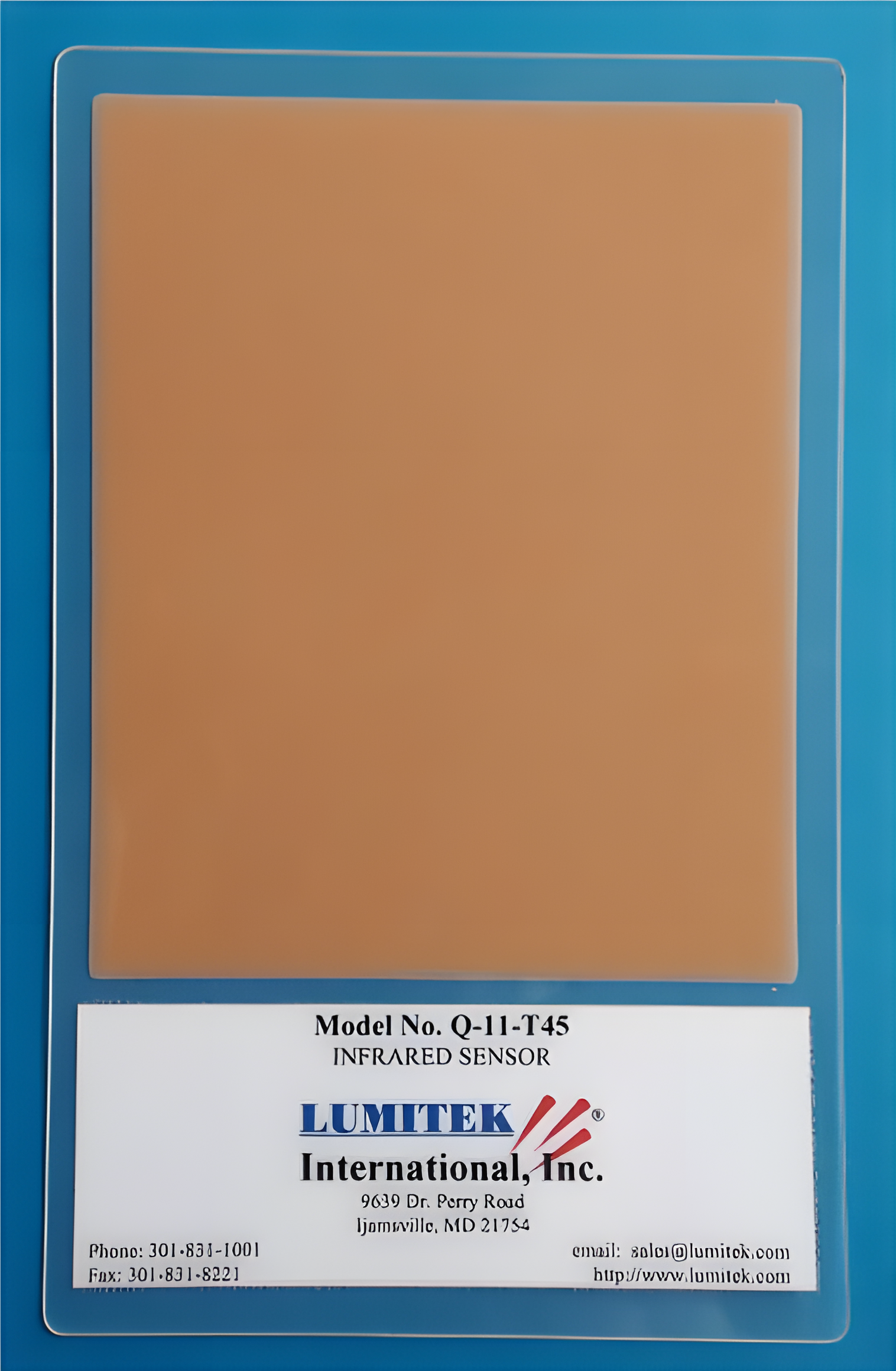

荧光粉层压在透明塑料之间，适用于广泛的近红外检测与成像应用，也适用于我们所有的荧光材料。提供三种尺寸：总体 2.5″ × 4″（有效面积 2″ × 2″）、总体 1.25″ × 3.35″（有效面积 ¾″ × ¾″）、总体 4.5″ × 7.25″（有效面积 4″ × 5″）。其他尺寸可按要求提供。注意 UV 显示卡在荧光粉上没有层压板，以免阻碍 UV 传输。

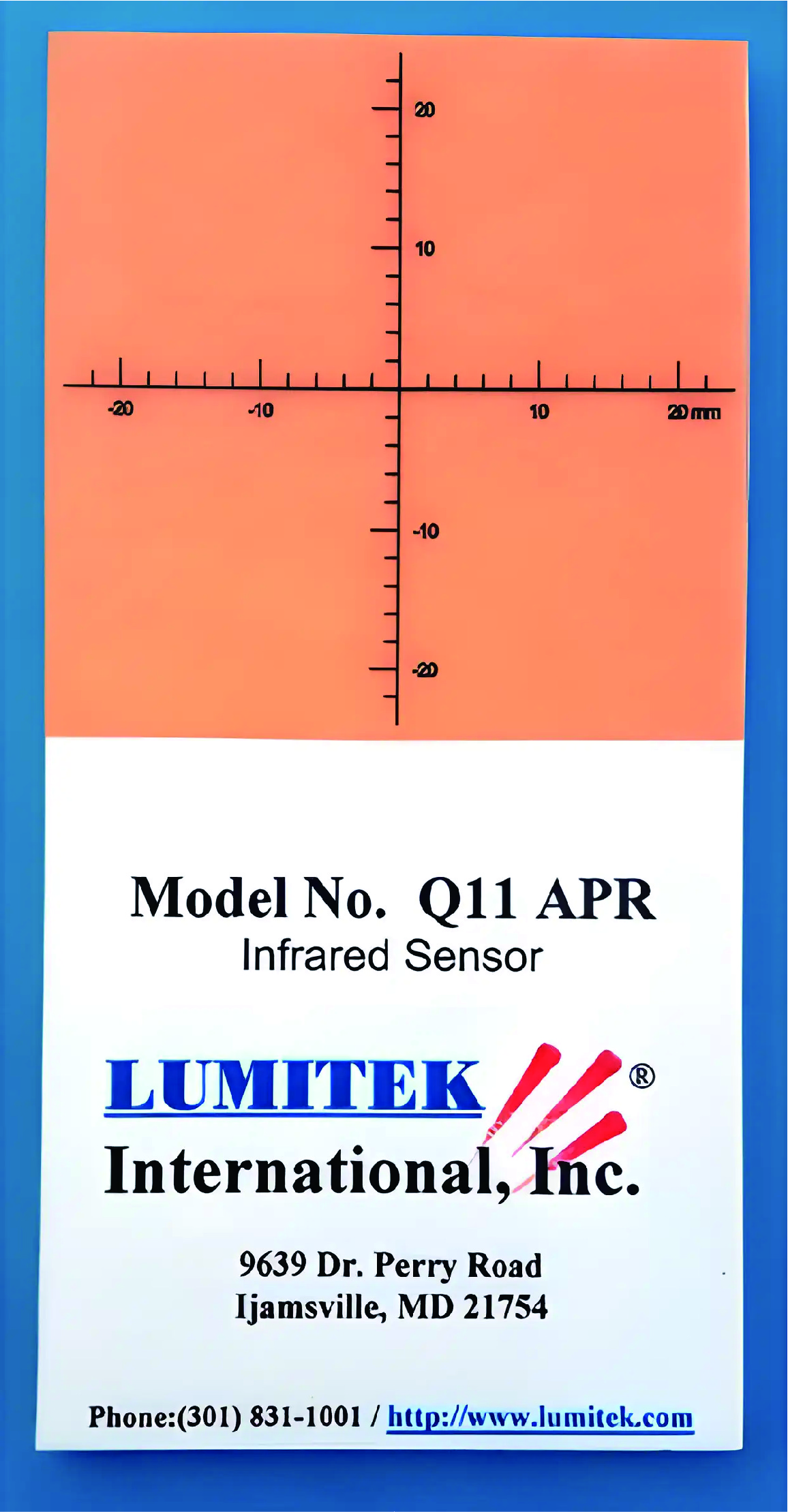

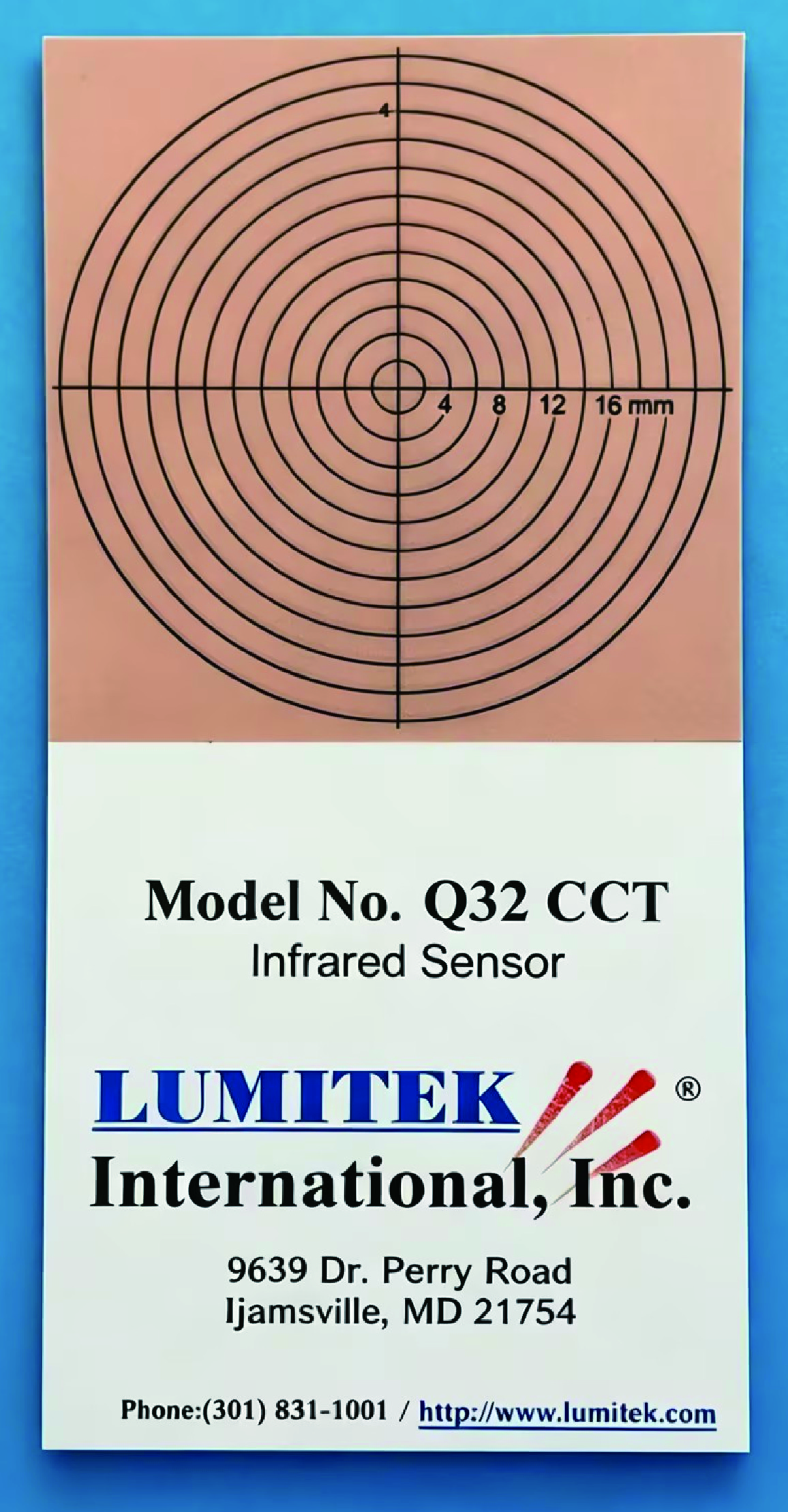

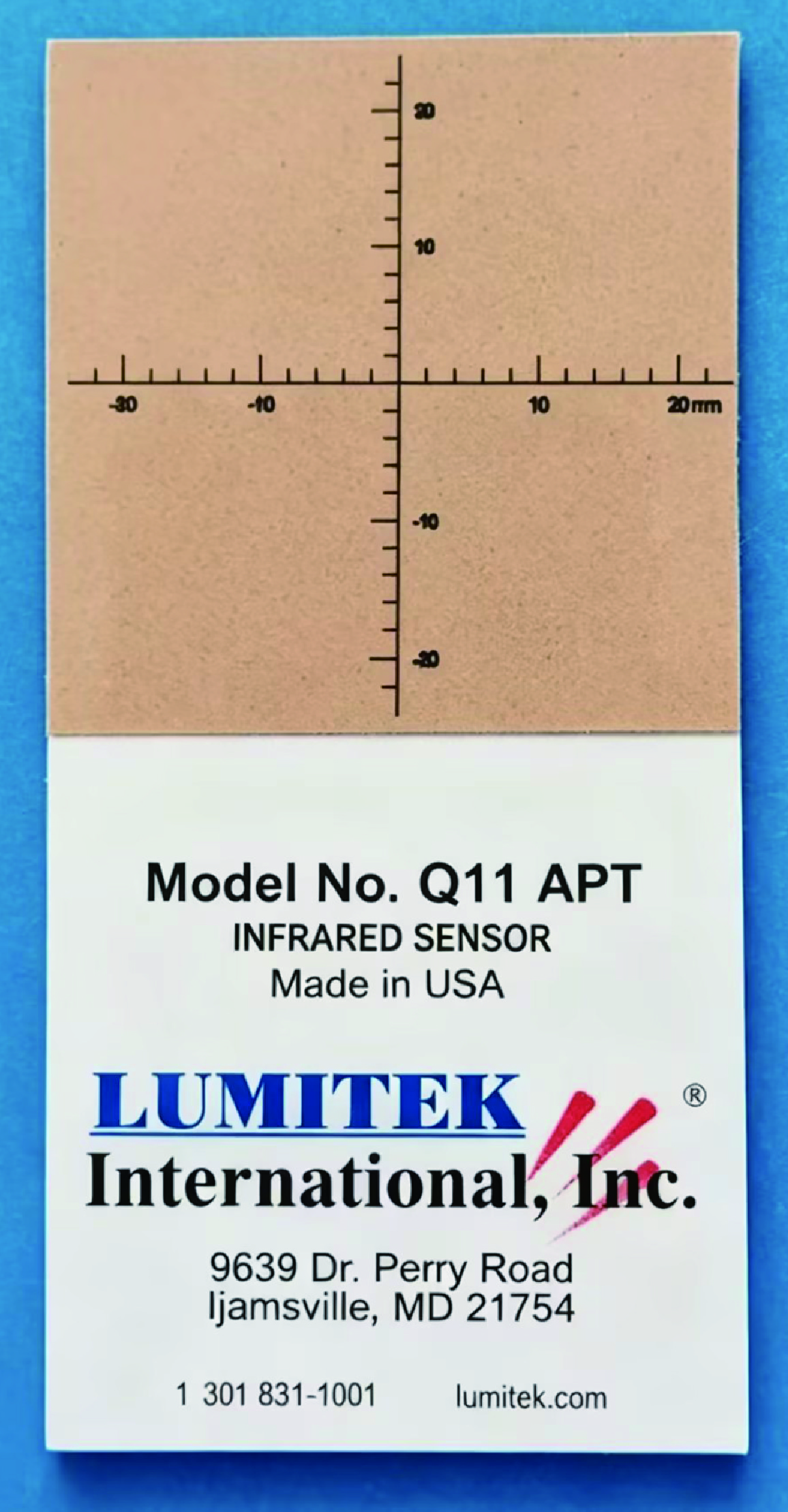

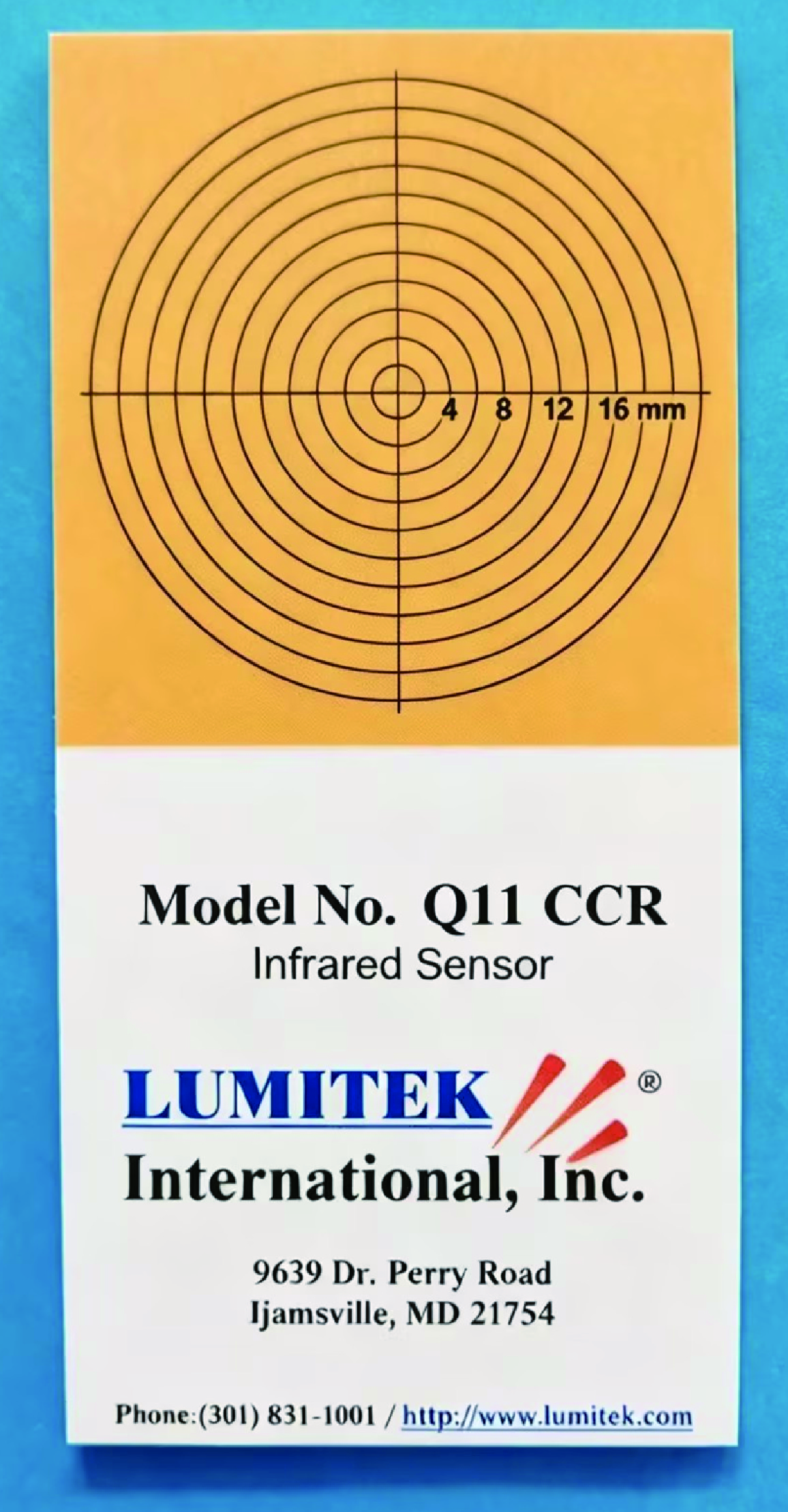

用于光束准直的硬板式红外显示卡
这类显示卡具有刚性聚碳酸酯基材，厚度 1/8 英寸，尺寸 2″ × 4″（有效面积 2″ × 2″），带有同心圆（CC）或 X-Y 轴网格（AP）图案。所有产品都有 T（透射型）或 R（反射型）版本，可以夹紧、钻孔、螺栓固定或以其他方式固定到各种装置上进行永久安装。两者都有 2 毫米刻度的测量线，且适用于我们所有的荧光材料。

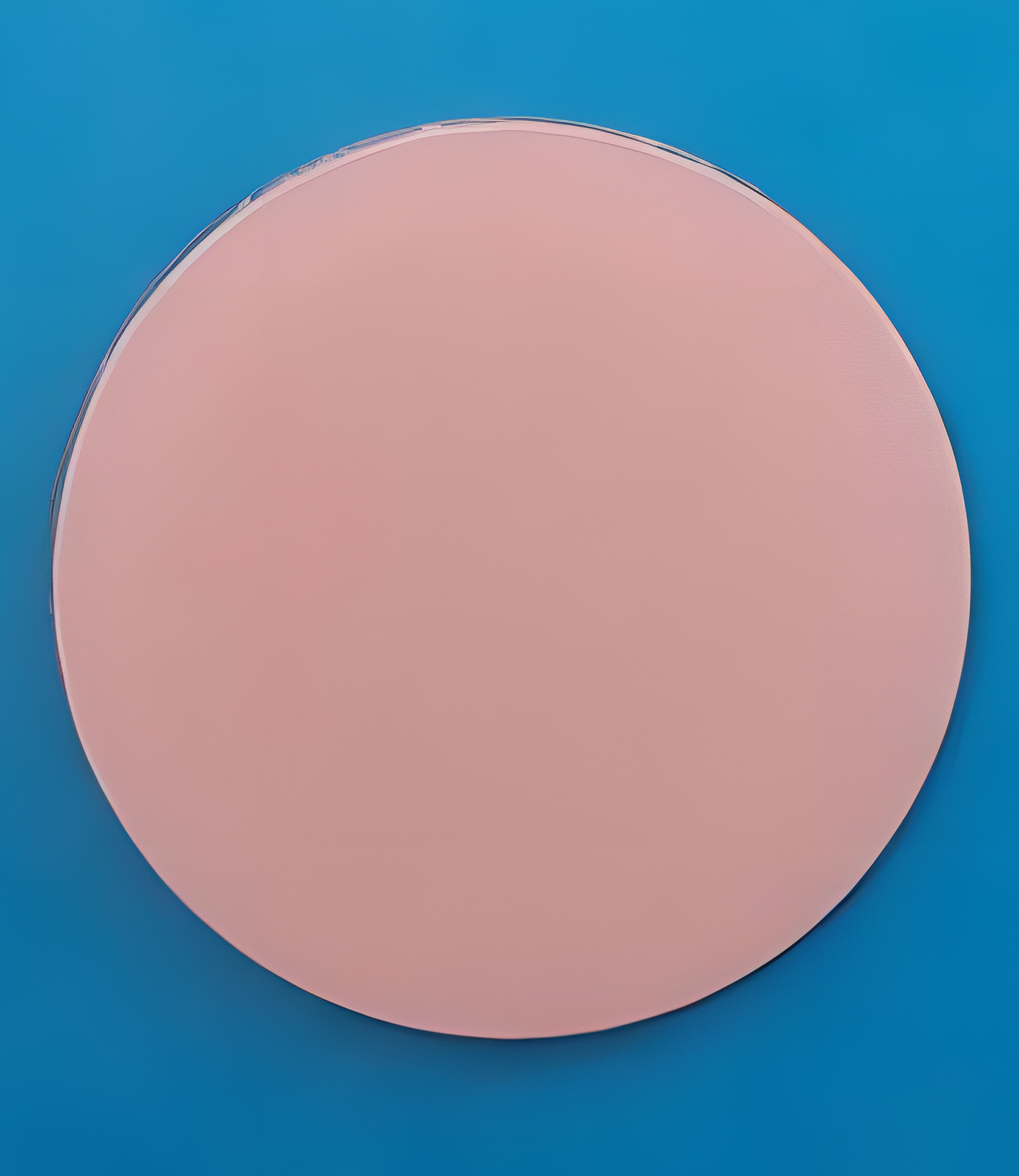

光学玻璃红外显示片
透明 27 毫米直径玻璃，可将我们的荧光粉之一粘在玻璃基板的一面。您的激光或 LED 源发出的红外辐射将从传感器屏幕的任一侧可见。

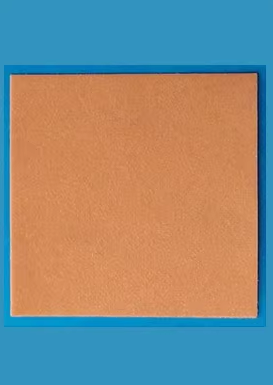

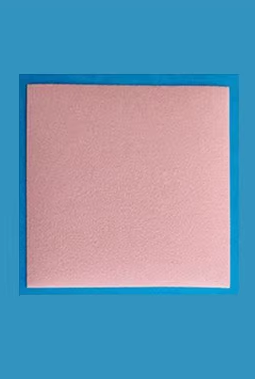

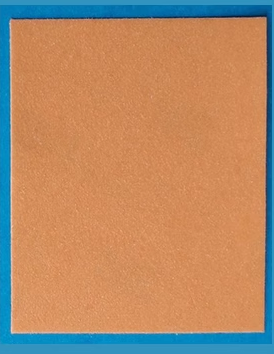

背贴式红外显示片
薄而柔韧的红外显示片可根据需要裁剪成任何形状，并通过撕掉保护背衬按压到位来粘贴到大多数表面。荧光粉涂在透明聚酯薄膜上，背面带有膜层胶粘剂。这种显示片不是层压的。
当显示片粘合到反射材料上时将具有最大的红外敏感性，但也可以应用到透明材料上，以便从显示片的两侧查看。我们所有的荧光粉都提供这种版本，定制尺寸也可按需提供。
KODAK 替换产品
我们的 Q-11 和 Q-32 荧光粉与柯达公司过去生产的材料相当。Lumitek 可以将旧的柯达零件号与我们的产品匹配，让您短时间内在原有工位上重新启动并运行。更多信息请查看下方柯达零件等效表。
| KODAK # | KODAK DESCRIPTION | LUMITEK # |
|---|---|---|
| 827 8673 | ¾"×¾" screen size Translucent IR Detection Stick | Q-11-T-Stick ¾"×¾" |
| 824 2067 | ¾"×¾" screen size Reflective & Translucent Stick | None |
| 823 3124 | ¾"×¾" screen size Reflectant IR Detection Card | Q-32-R-Stick ¾"×¾" |
| 814 9718 | 2"×2" screen size Reflectant IR Detection Card | Q-32-R 2"×2" |
| 808 5292 | 2"×3" screen size Reflectant IR Detection Card | None |
| 143 8522 | 4"×5" screen size Reflectant IR Detection Card | Q-32-R45 4"×5" |
| 834 5282 | ¾"×¾" screen size Reflectant IR Detection Card | Q-11-R-Stick ¾"×¾" |
| 174 2048 | 2"×2" screen size Reflectant IR Detection Card | Q-11-R 2"×2" |
| 192 1709 | 2"×3" screen size Reflectant IR Detection Card | None |
| 192 2558 | 4"×5" screen size Reflectant IR Detection Card | Q-11-R45 4"×5" |
| 837 2997 | 8"×10" screen size Reflectant IR Detection Card | Q-11-ADQ 8"×10" |
| 845 4027 | ¾"×¾" screen size Translucent IR Detection Card | Q-11-T-Stick ¾"×¾" |
| 183 4753 | 2"×2" screen size Translucent IR Detection Card | Q-11-T 2"×2" |
| 845 7525 | 2"×3" screen size Translucent IR Detection Card | None |
| 826 2917 | 4"×5" screen size Translucent IR Detection Card | Q-11-T45 4"×5" |
| 849 6754 | 8"×10" screen size Translucent IR Detection Card | Q-11-ADQ 8"×10" |
